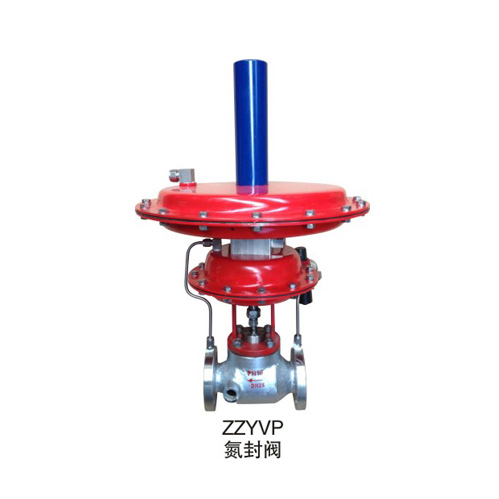

ZZYVP自力式氮封閥、泄壓閥概述ZZYVP帶指揮器調壓閥（氮封裝置）無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥芯位置，改變流經閥門介質流量，使閥門后端壓力保持恒定。氮封閥主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。也可用于工業燃燒爐控制系統。公稱壓力有1.0、1.6Mpa;壓力分段調節從0.5至1000Kpa,工作溫度0～100℃；法蘭標準按GB9113-88，凸面法蘭。結構長度按GB12221-89標準。
氮封裝置壓力設定在指揮器上實現，因而方便、快捷、省力省時可運行狀態下連續設定。
1、指揮器2、檢測執行器3、接管4、減壓過濾順5、主閥6、主閥芯7、閥桿8、插桿9、彈簧10、節流閥11、指揮器閥芯12、口螺紋13、主彈簧
ZZYVP自力式氮封閥、泄壓閥主要零件材料
零件名稱材料：
閥體：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片：丁青橡膠夾增強滌綸織物
氮封裝置技術參數
ZZYVP自力式氮封閥、泄壓閥主要技術參數和性能指標
|
公稱通徑DN（mm） |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
|||||
|
閥座直徑DN（mm） |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
額定流量系數Kv |
3.2 |
5 |
8 |
10 |
20 |
32 |
50 |
80 |
100 |
160 |
250 |
400 |
|
壓力調節范圍Kpa |
0.5～70 20～120 60～400 300～700 500～1000 |
|||||||||||
|
公稱壓力PN（Mpa） |
1.0 1.6 |
|||||||||||
|
被調介質溫度（℃） |
80 200 |
|||||||||||
|
流量特性 |
快開 |
|||||||||||
|
調節精度（％） |
≤5 |
|||||||||||
|
允許壓降（Mpa） |
1.6 |
1.6 |
1.1 |
0.6 |
0.4 |
|||||||
|
執行機構薄膜有效面積（C㎡） |
200 |
280 |
400 |
|||||||||
|
允許泄漏量 |
符合ANSIB16.104—1976 IV級 |
|||||||||||
ZZYVP自力式氮封閥、泄壓閥尺寸重量
連接尺寸及標準
法蘭標準：GB9113—88
法蘭密封面型式：凸面；
信號接口：內螺紋M16×1.5
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI 、JIS、 JPI等標準。
ZZYVP自力式氮封閥、泄壓閥外形尺寸重量
公稱通徑（DN） |
25 |
40 |
50 |
80 |
100 |
150 |
|
法蘭端面距（L） |
PN16 |
160 |
200 |
230 |
310 |
350 |
480 |
A |
PN16 |
115 |
150 |
165 |
200 |
220 |
285 |
B |
PN16 |
85 |
110 |
125 |
160 |
180 |
240 |
H1 |
PN16 |
83 |
95 |
110 |
140 |
160 |
230 |
H2 |
PN16 |
325 |
|||||
H |
PN16 |
650 |
680 |
750 |
790 |
840 |
990 |
G |
PN16 |
16 |
18 |
20 |
20 |
22 |
24 |
S |
PN16 |
308 |
|||||
nф |
PN16 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-22 |
重量（kg） |
18 |
27 |
40 |
80 |
108 |
262 |
|
